BIGTREETECH KMS PCB Kit

O Kit BTT KMS PCB é um conjunto de controlo modular e de alto desempenho para sistemas de impressão Multi-Color. Desenvolvido em colaboração com os projetos Open Source KMS e Happy Hare, o kit permite uma integração Plug-and-Play perfeita em configurações Multi-Material existentes – incluindo Happy Hare V3 e sistemas Type-B.

Controlo de alta precisão com STM32G0B1RET6

O microcontrolador integrado STM32G0B1RET6 de 32 bits funciona a 64 MHz e garante:

• troca de cor e transição de material extremamente precisas,
• tempos de resposta rápidos em tempo real,
• elevada segurança de funcionamento,
• sincronização estável de todos os módulos ligados.

Assim, tens controlo total sobre a tua unidade Multi-Color.

Design modular Plug-and-Print

O kit baseia-se num sistema modular completo, que te oferece total flexibilidade. Cada módulo foi concebido para poderes simplesmente encaixá-lo – sem soldar, sem configuração, sem complicações.

HUB expansível para mais módulos

Queres mais do que 4 ou 6 filamentos? Sem problema. O Expandable HUB permite a ligação em cascata, para que possas obter 8, 12 ou 16 canais, consoante o teu setup. Isso torna o teu sistema extremamente versátil e expansível.

Mais estabilidade graças à redundância

Para um controlo máximo, o kit oferece funções avançadas de segurança e redundância:

• 6 + 6 portas de endstop
• 4 + 4 portas de driver

Algumas portas podem ser usadas alternativamente para criar arquiteturas de sistema à prova de falhas. A utilização dupla em simultâneo não é prevista, mas a comutação/backup é suportada.

Sempre nas condições ideais de impressão

O KMS PCB Kit garante que o setup está sempre pronto a funcionar nas melhores condições:

► Sensor HTU21D integrado: um sensor de temperatura e humidade de alta precisão (±0,5 °C), que monitoriza continuamente os valores ambientais internos. Assim, o filamento e os componentes permanecem em condições ideais.

► Ligação NTC para sensores externos: uma porta para um sensor de temperatura NTC 100K permite-te medir pontos adicionais – ideal se quiseres vigiar determinados módulos com mais precisão.

► MOSFETs de alto desempenho: permitem a ligação de módulos de aquecimento externos para secagem ativa do filamento. Isso reduz a humidade, evita entupimentos e aumenta a segurança de impressão.

Estabilidade máxima do sistema

Este kit foi concebido para assegurar trocas de cor contínuas e estáveis:

► Interferências de sinal reduzidas: cabos blindados com MX3.0 garantem uma transmissão limpa de dados e energia – para impressões Multi-Color consistentes e sem falhas.

► Design de sensor integrado e inovador: a codificação de distância permite uma deteção exata do filamento e impede leituras incorretas durante a mudança de material.

► Quatro drivers TMC2209 a bordo: movimento dos motores extremamente suave e silencioso, com controlo de binário estável. Isso garante movimentos fluídos do shuttle e trocas de filamento limpas.

► Trigger fiável com Dual-Stage Buffer: o processamento optoeletrónico do sinal ao longo de toda a cadeia garante que cada comando é registado e transmitido com precisão e estabilidade.

Proteção robusta – desempenho duradouro

O KMS PCB Kit utiliza uma arquitetura de proteção robusta que protege de forma fiável todos os componentes eletrónicos:

► Proteção contra inversão de polaridade: a proteção integrada contra polaridade inversa evita danos causados por fontes de alimentação ligadas incorretamente. Assim, o sistema permanece protegido mesmo em caso de erros de cablagem acidentais.

► Proteção ESD: circuitos ESD especiais protegem componentes sensíveis contra descargas eletrostáticas que podem ocorrer durante a instalação ou remoção de módulos.

Esta dupla camada de proteção aumenta significativamente a vida útil de todo o sistema e garante que o teu setup Multi-Color funciona de forma fiável mesmo em utilização contínua.

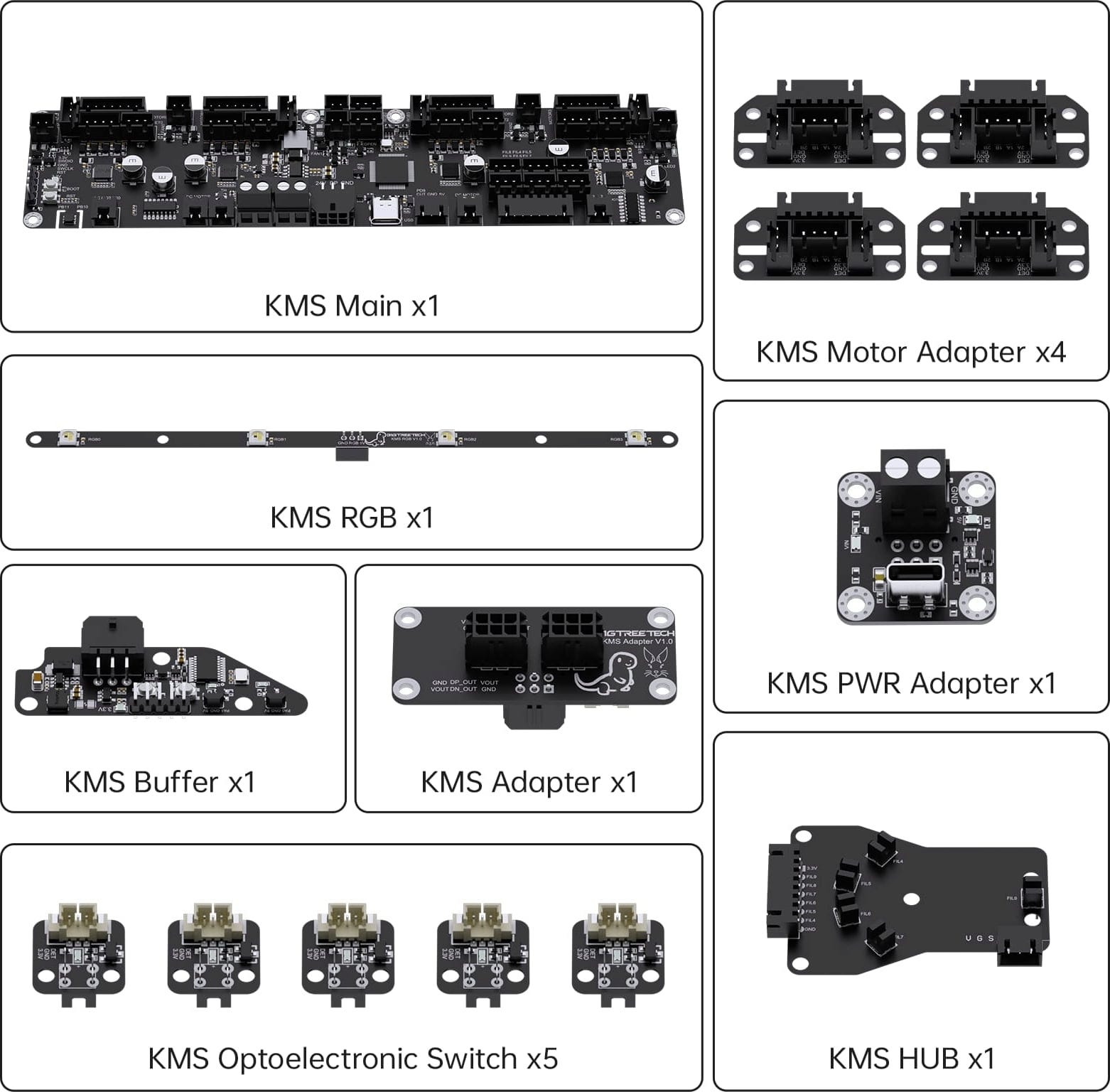

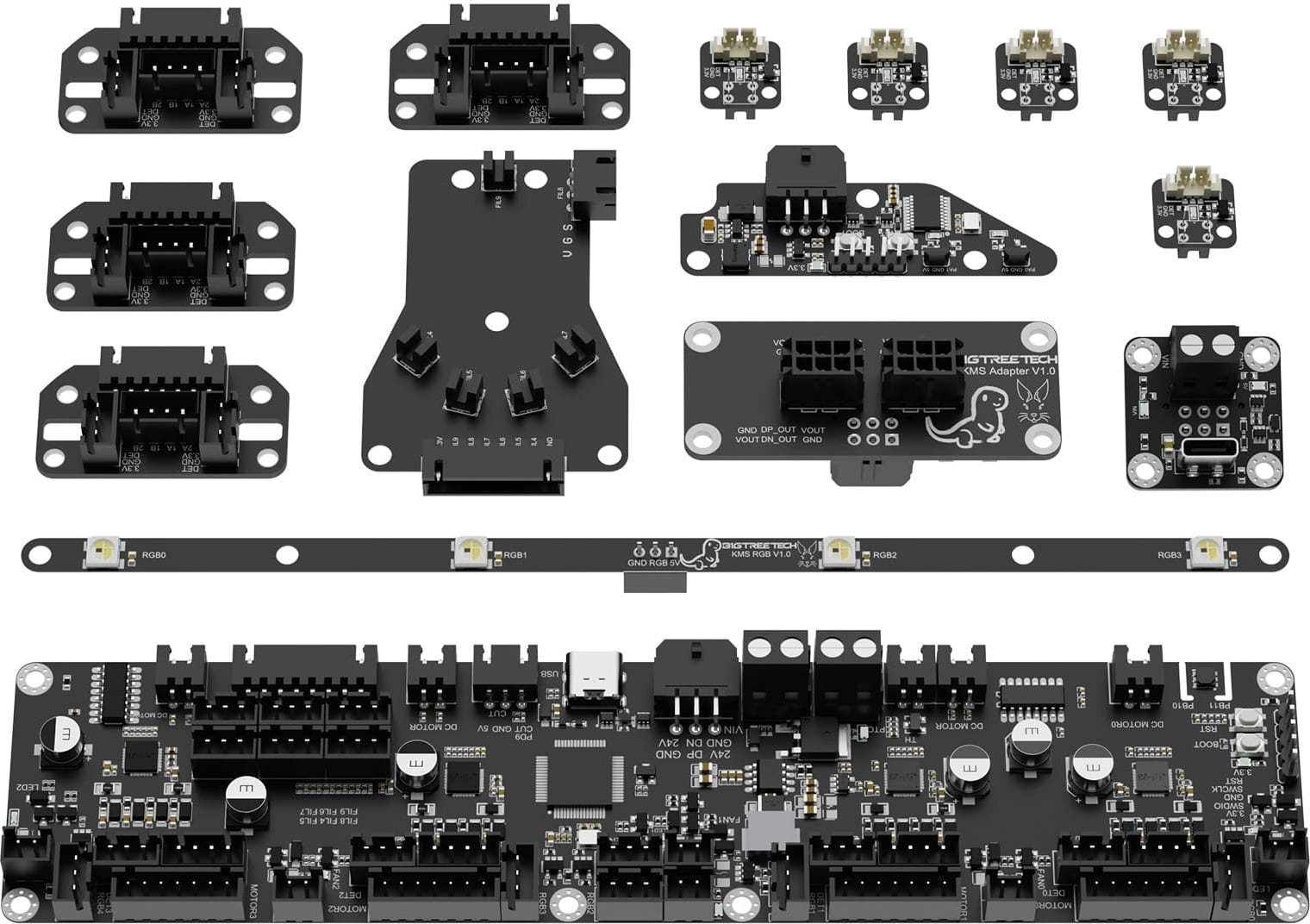

Conteúdo da embalagem:

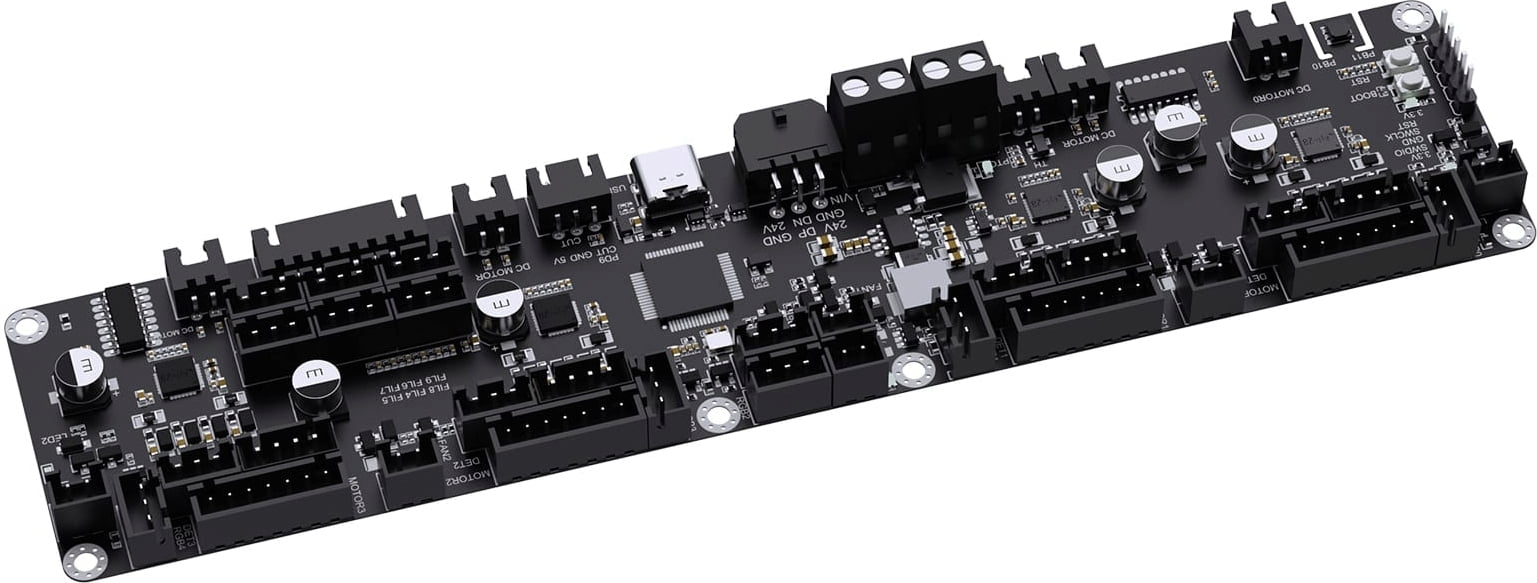

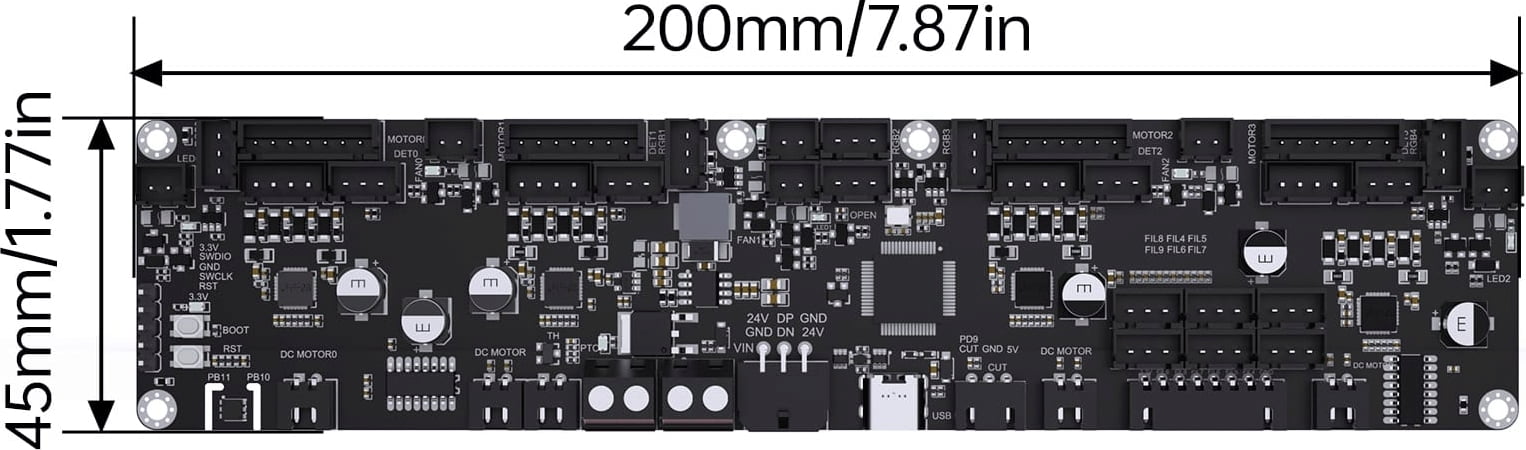

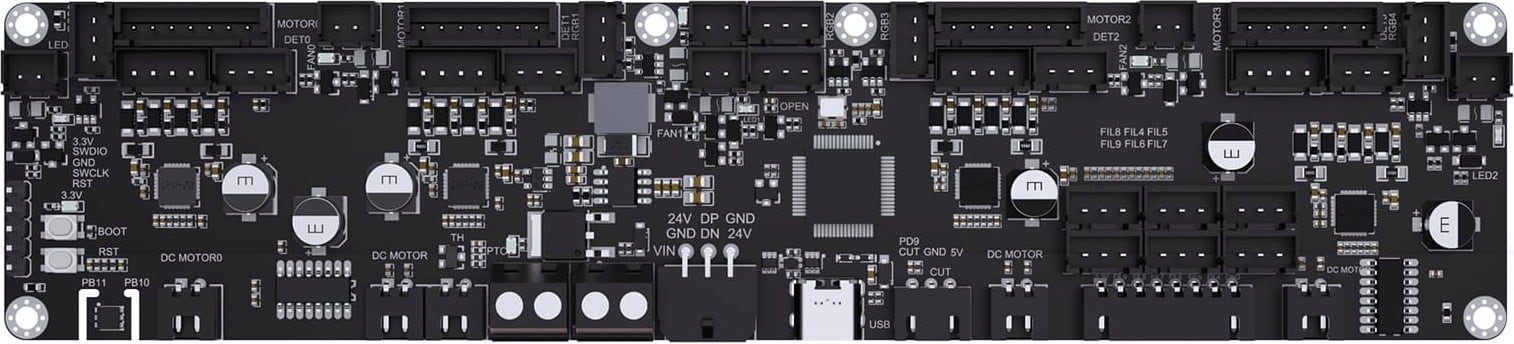

• Mainboard KMS

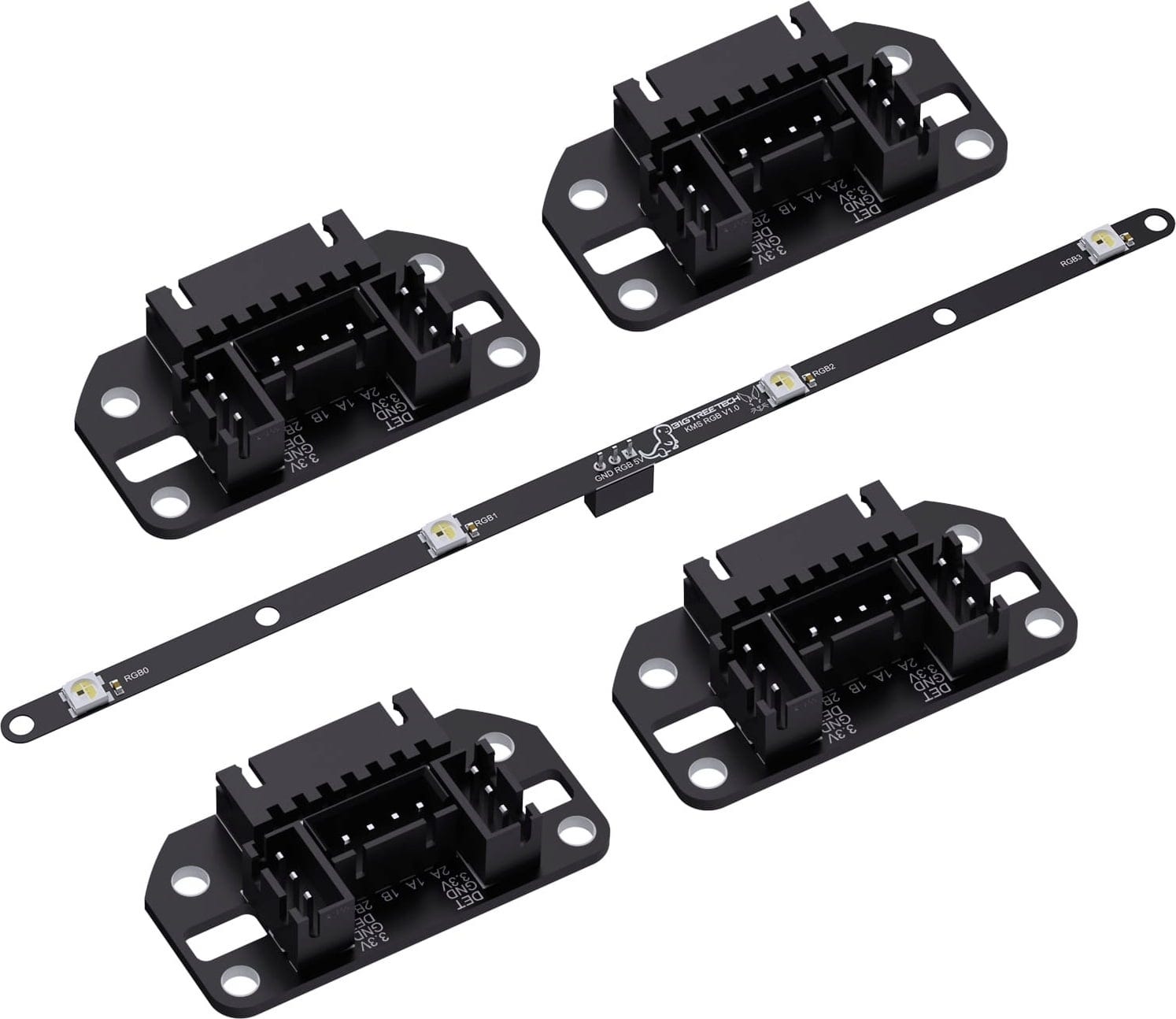

• 4 KMS Motor Adapter
• 1 KMS RGB

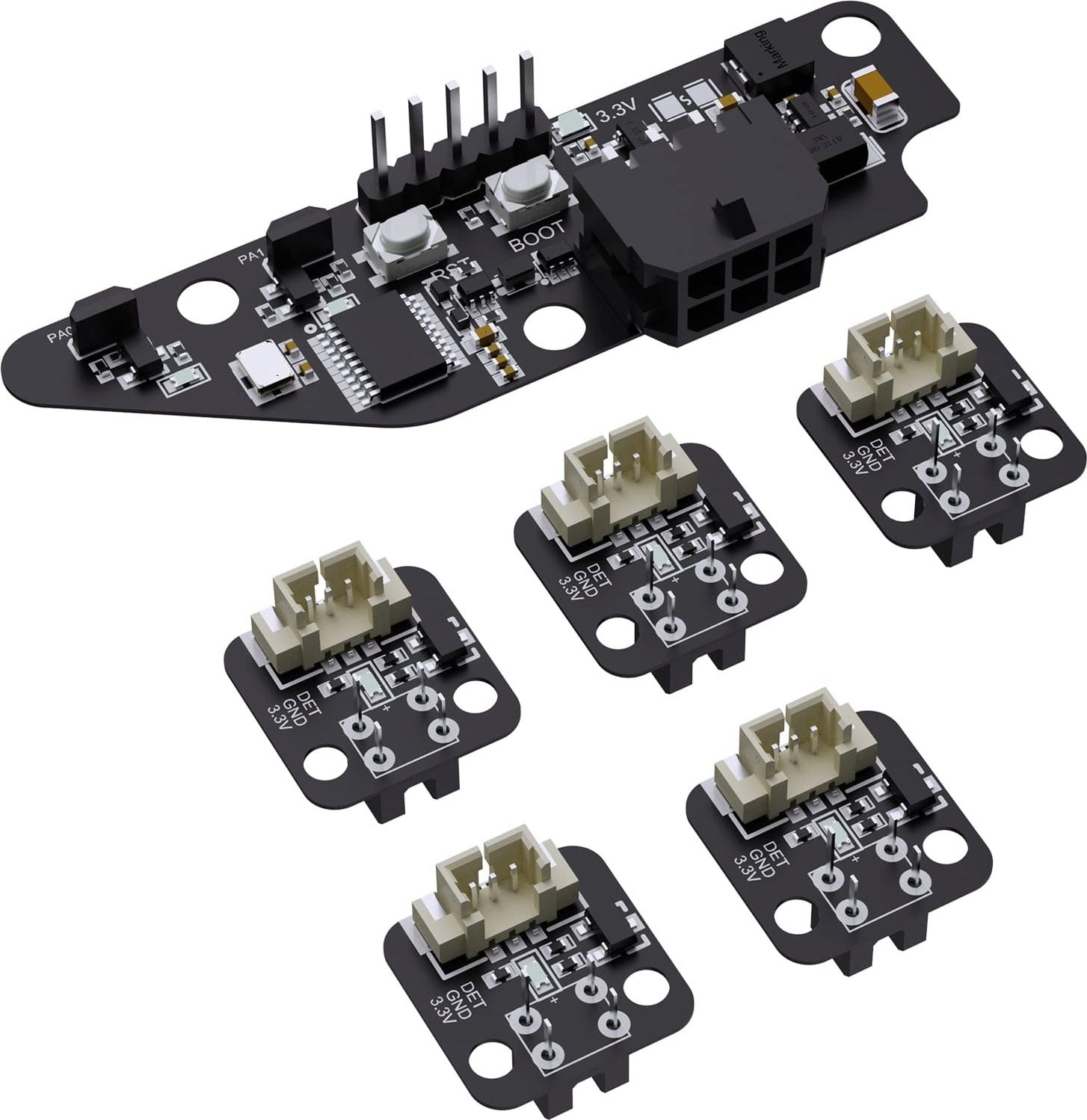

• 1 KMS Buffer

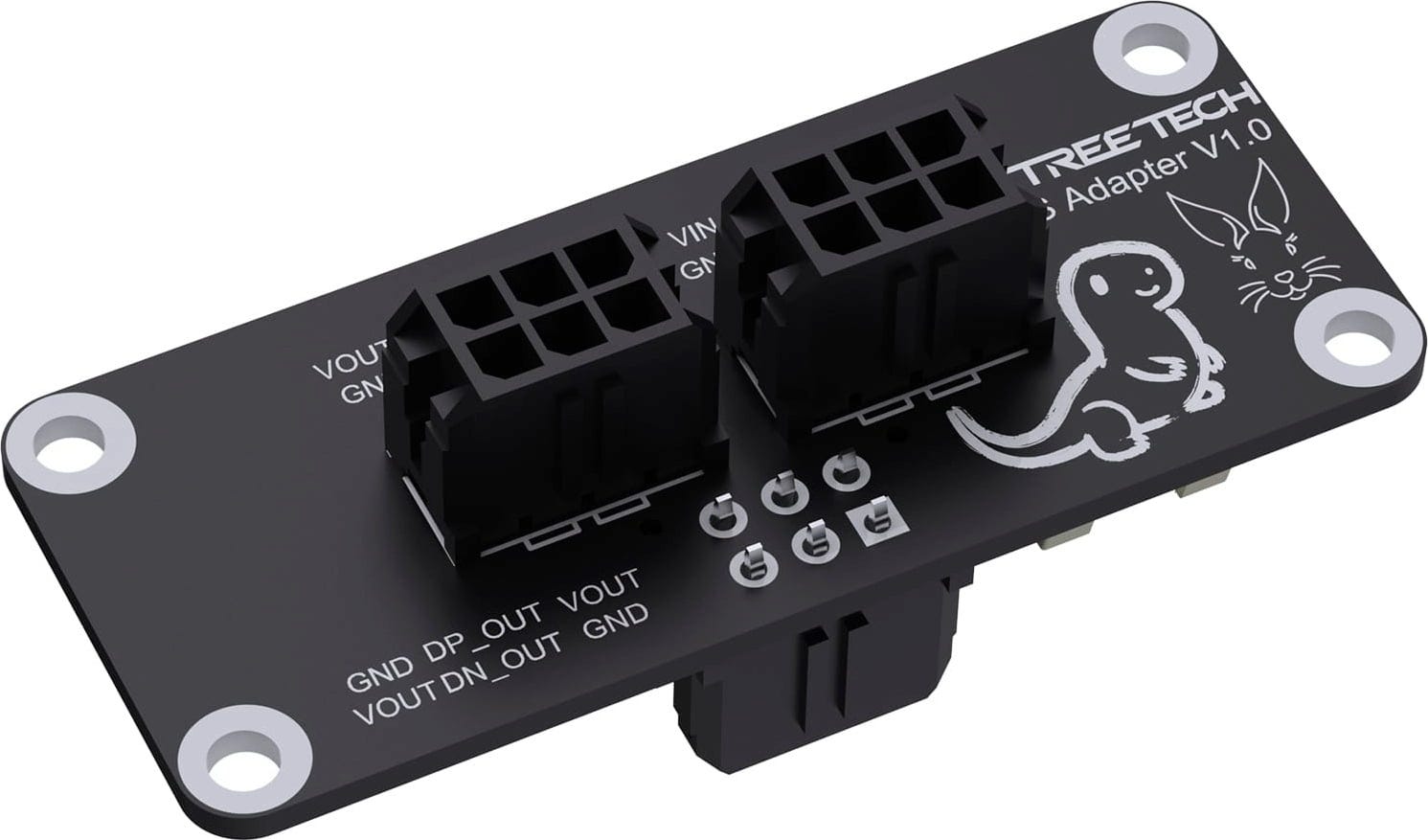

• 1 KMS Adapter
• 1 KMS PWR Adapter
• 1 KMS Hub

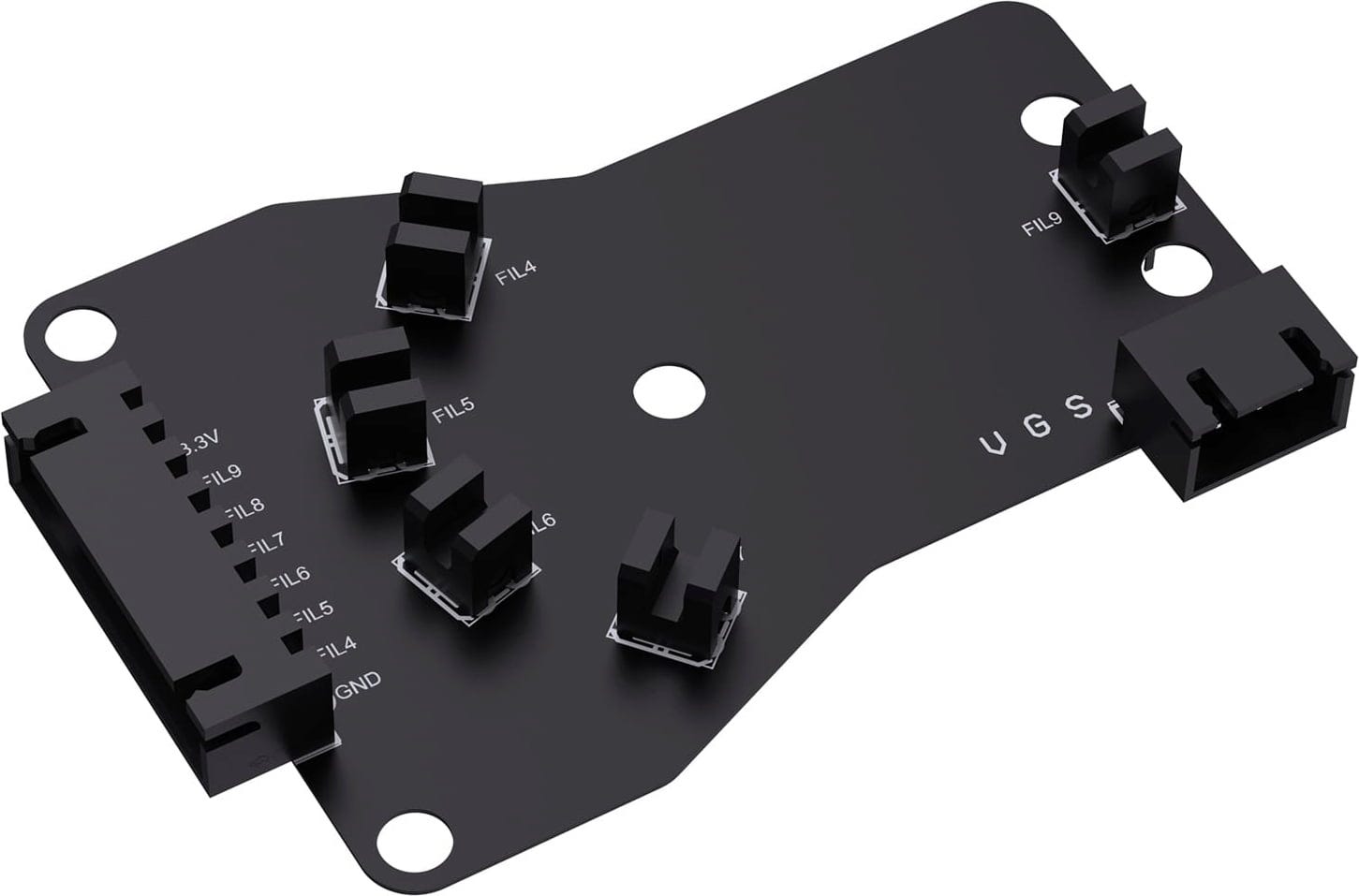

• 1 interruptor optoeletrónico KMS

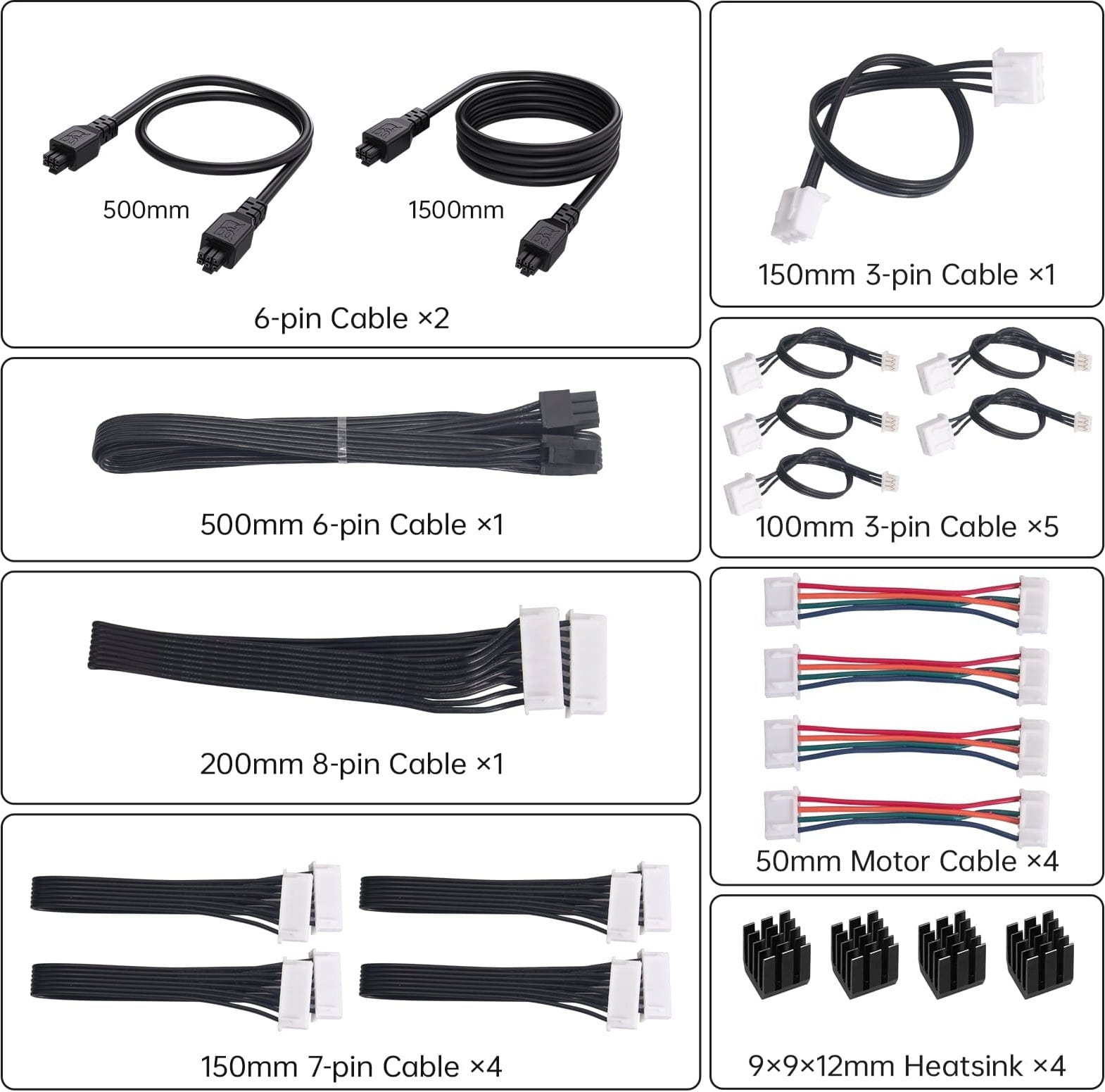

• 2 cabos de 6 pinos, 500 mm, 1500 mm
• 1 cabo de 3 pinos, 150 mm
• 1 cabo de 6 pinos, 500 mm
• 5 cabos de 3 pinos, 100 mm
• 1 cabo de 8 pinos, 200 mm
• 4 cabos de motor, 50 mm
• 4 cabos de 7 pinos, 150 mm
• 4 dissipadores de calor, 9x9x12 mm

Especificações técnicas:
