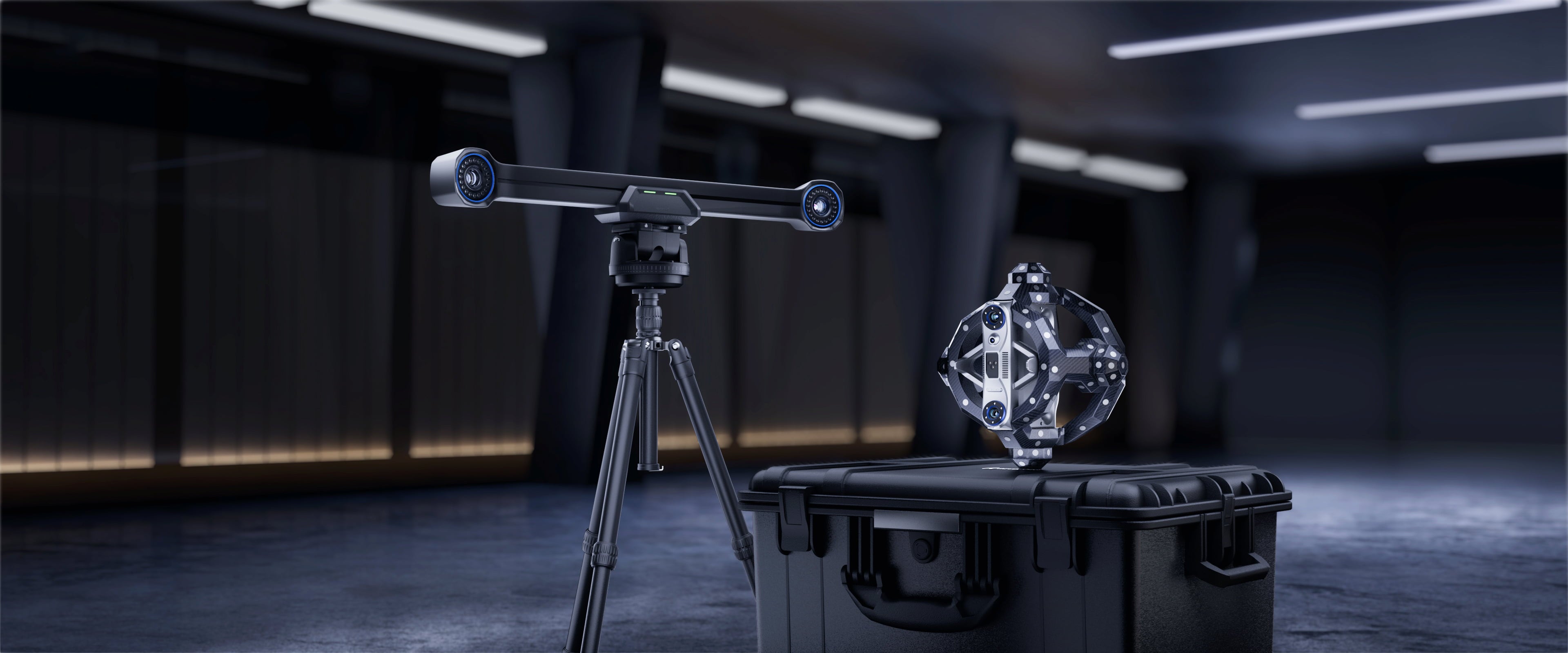

Revopoint Trackit

O Revopoint3D Trackit não só garante precisão absoluta, como também antecipa necessidades – desde a calibração automática até à integração perfeita em configurações robóticas. Seja em modo manual ou com tracking ótico: o Trackit assegura resultados estáveis e repetíveis – de forma eficiente, flexível e adequada à indústria!

Qualidade de digitalização máxima graças à captação dupla por laser

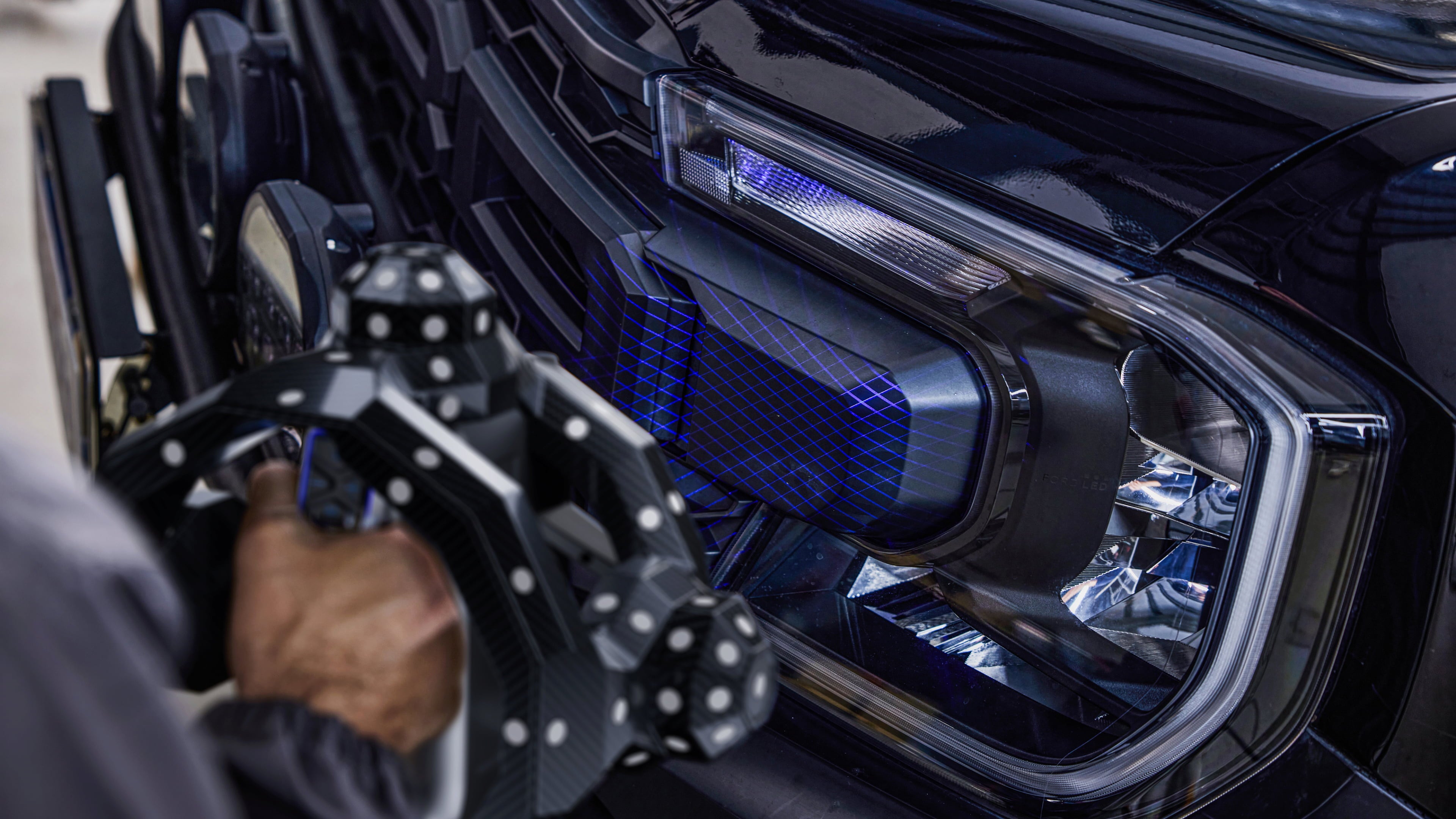

Com dois modos de laser azul, o Trackit adapta-se a qualquer superfície e geometria:

► Modo de 30 linhas cruzadas: para digitalizações rápidas e abrangentes – mesmo em materiais escuros ou refletivos.

► Modo de linha única: capta de forma fiável detalhes profundos como furos, engrenagens, fendas e reentrâncias.

Digitalização flexível com ou sem base station

O Trackit oferece dois modos de funcionamento flexíveis:

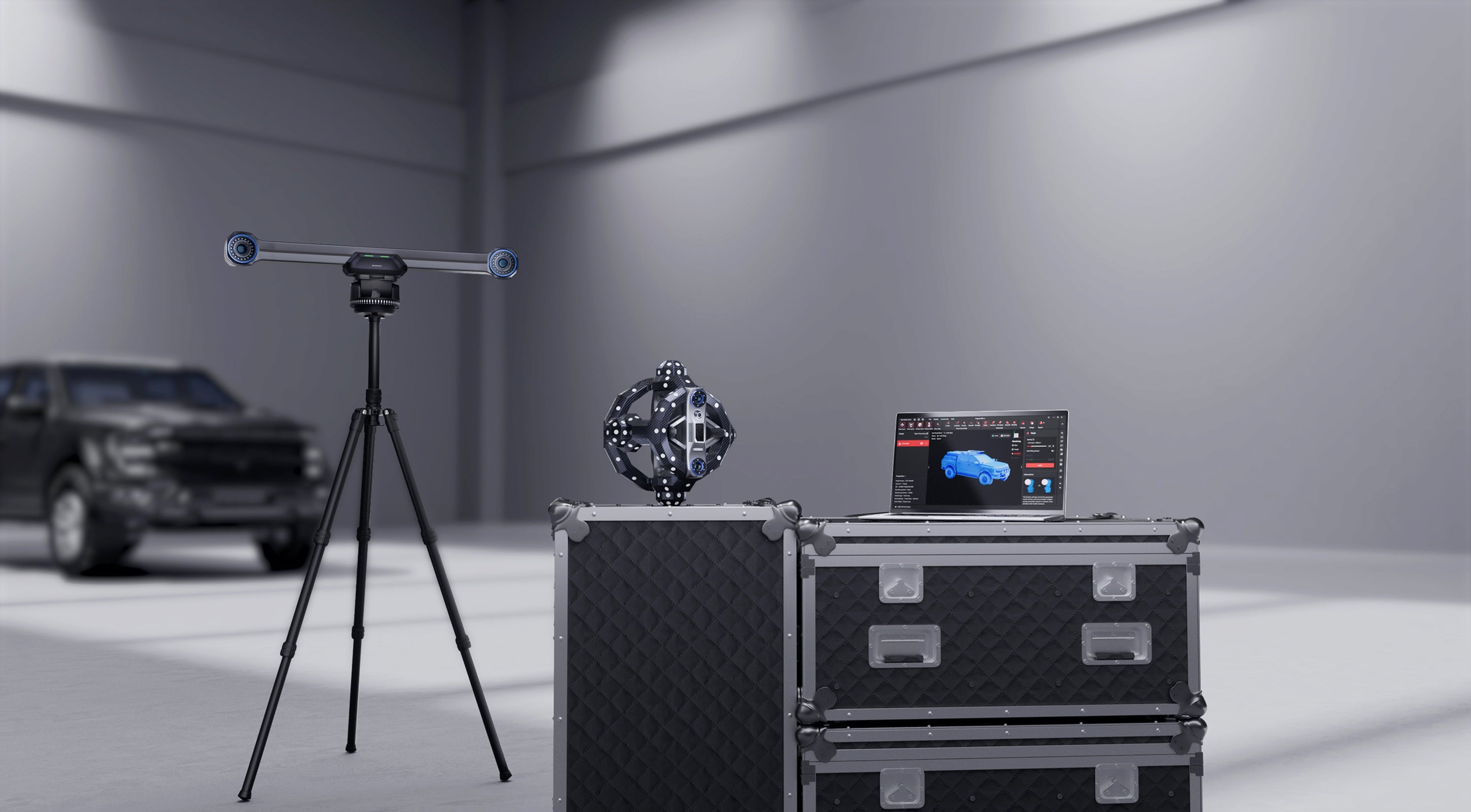

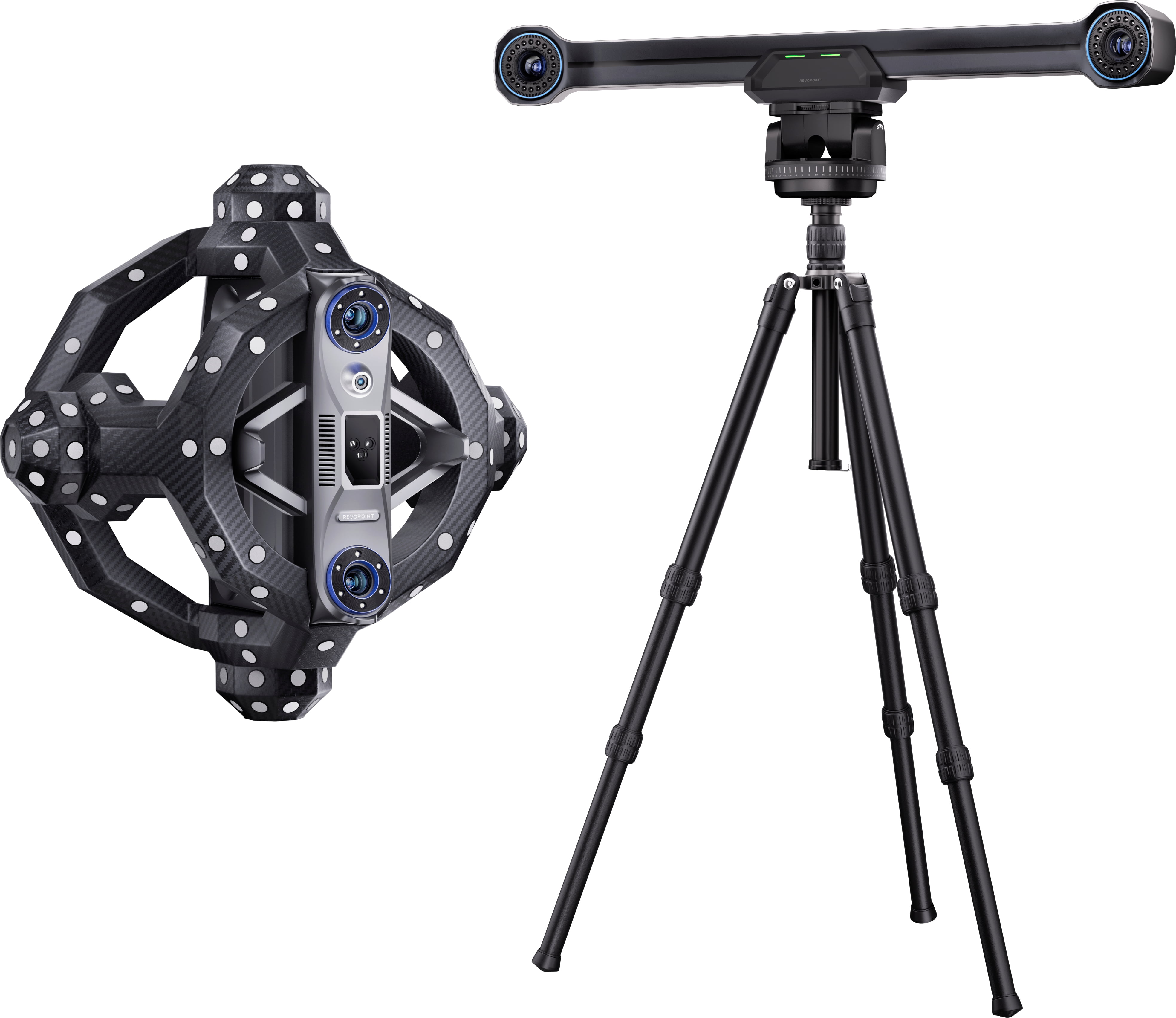

► Tracking ótico por estação de tracking de dupla câmara – ideal para objetos de grandes dimensões.

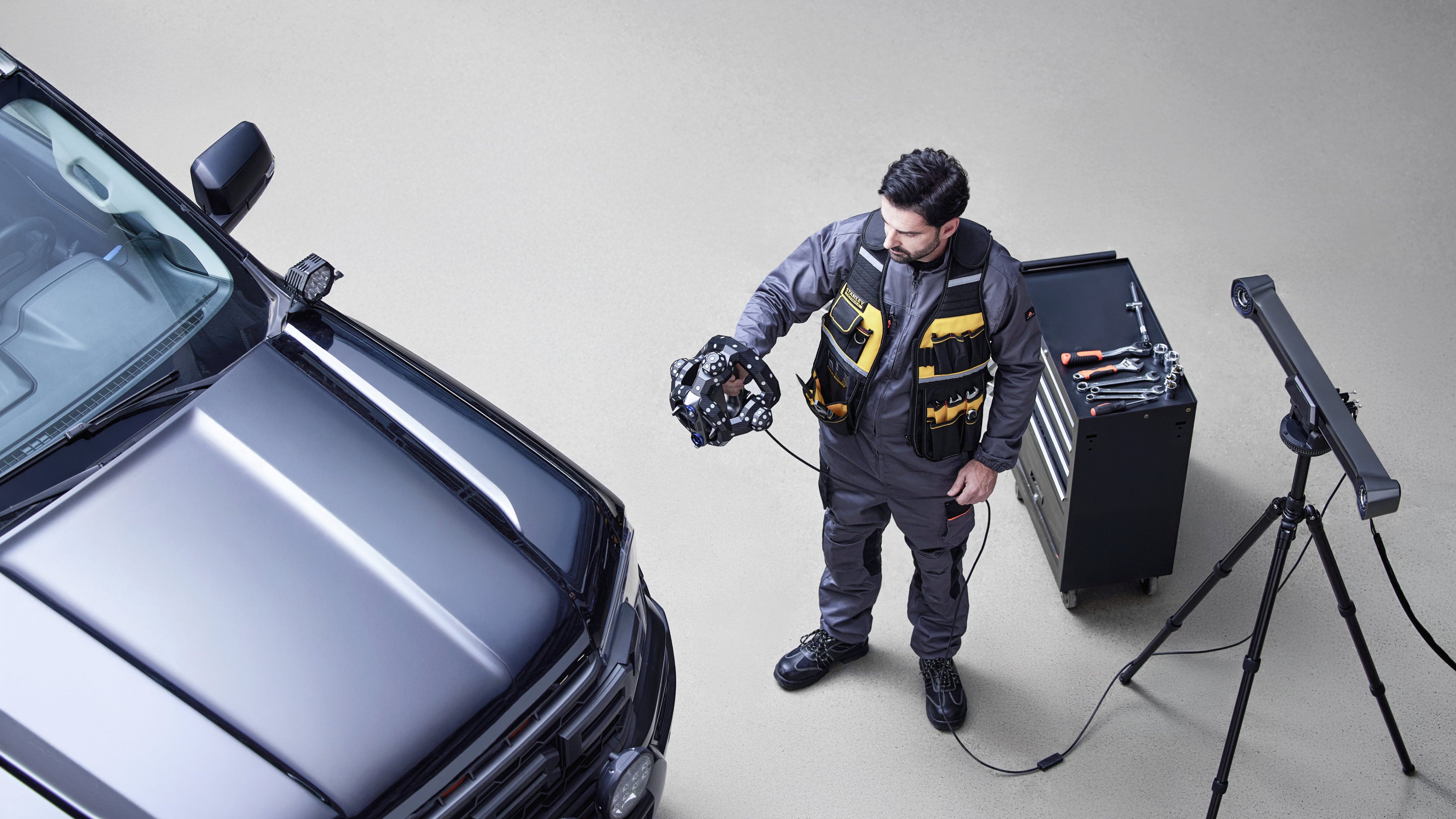

► Funcionamento manual autónomo – para áreas de difícil acesso ou interiores, onde a base station não tem linha de visão.

Captação de dados sem marcadores & estrutura modular para grandes objetos

A localização precisa em tempo real elimina a necessidade de targets.
O Trackit opera totalmente sem marcadores e permite digitalizações 3D contínuas de objetos entre 10 mm e 6 m.

Com o chamado Leapfrogging, a base station pode ser movida gradualmente à volta do objeto – o sistema de blocos de ancoragem garante a ligação exata dos frames e a captação completa da superfície.

• Área máxima de tracking: 3260 x 2845 mm (a 4 m de distância)
• Velocidade de medição: até 1,5 milhões de pontos/segundo
• Distância de trabalho: 1,5 – 4 m
• Alcance do cabo: 6 m

Calibração automática do Gimbal

O Trackit utiliza um sistema inteligente de gimbal de dois eixos para calibração totalmente automática. Isto poupa tempo, reduz erros de operação e garante resultados de medição consistentemente precisos – mesmo em múltiplas captações de diferentes perspetivas.

Funcionalidade alargada com captação de texturas

A câmara RGB de alta resolução integrada capta texturas realistas, ideal para visualização ou análises posteriores com o Revo Measure (por exemplo, para relatórios de inspeção com dados dimensionais).

Automatizável através de interface robótica

Em combinação com um braço robótico colaborativo (6 eixos), o Trackit pode ser utilizado como um sistema de digitalização totalmente automático:

• Diâmetro do objeto: até 0,5 m
• Precisão volumétrica: até 0,05 mm
• Aplicação: captação automática de nuvens de pontos de geometrias complexas.

Monitorização integrada da temperatura

Vários sensores de alta sensibilidade monitorizam permanentemente a temperatura do scanner e do tracker – prevenindo deriva térmica e garantindo uma precisão elevada e constante.

Outras características:

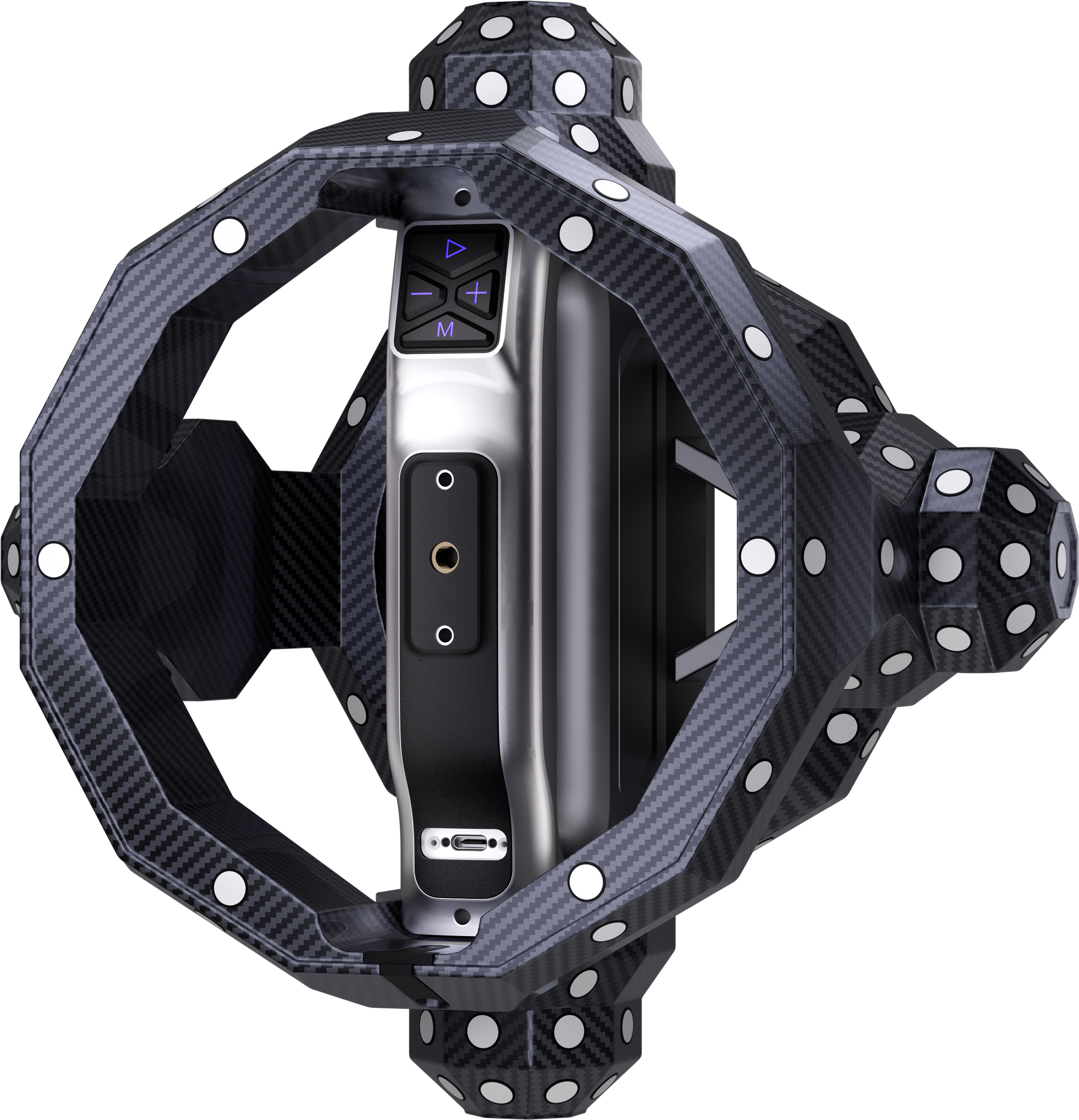

• design robusto do corpo com estrutura reforçada a carbono,
• software Revo Trackit gratuito com monitorização de nuvem de pontos em tempo real e parâmetros de digitalização alargados para controlo ótimo.

Incluído na embalagem:

• 1 Scanner
• 1 Tracker
• 1 Unidade de autocalibração do scanner (gimbal de dois eixos)
• 1 Unidade de autocalibração do tracker (gimbal de dois eixos)
• 1 Tripé para tracker
• 1 Placa de calibração
• 1 Barra de calibração
• 1 Tripé para placa de calibração
• 1 Tripé para scanner
• 1 Adaptador de corrente
• 1 Cabo para PC (azul)
• 1 Cabo para scanner (preto)
• 1 Cabo para gimbal do scanner (dourado)
• 1 Cabo para gimbal do tracker (dourado)
• Acessórios de fixação para cabos
• 20 Marcadores magnéticos
• 8 Blocos de ancoragem magnéticos
• 1 Pad de posicionamento
• 1 Adaptador para scanner
• 1 Pen USB
• 1 Mala de transporte com rodas para Tracker
• 1 Mala de transporte com rodas para Scanner

Especificações técnicas:

► Scanner:

► Trackit:
