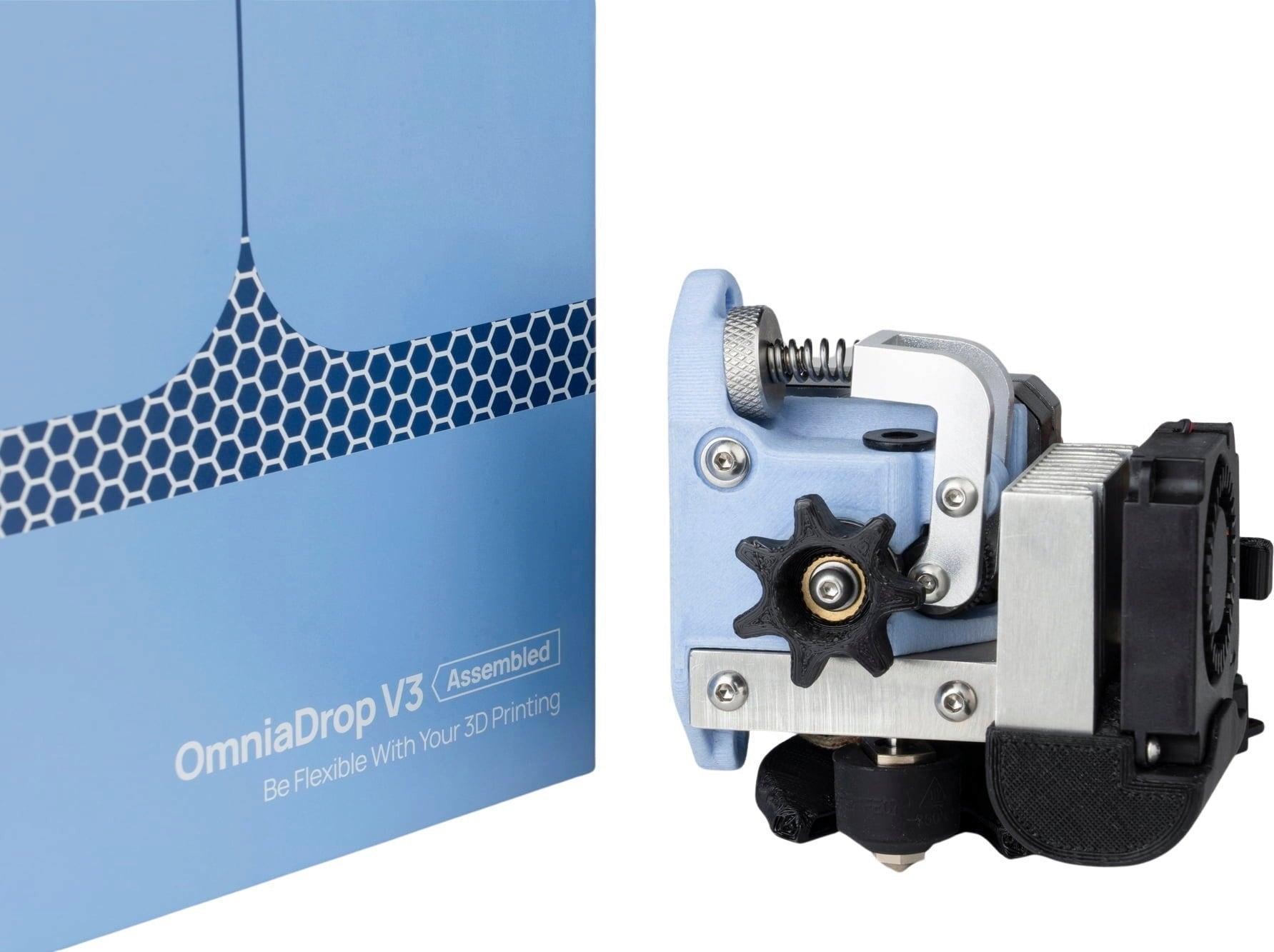

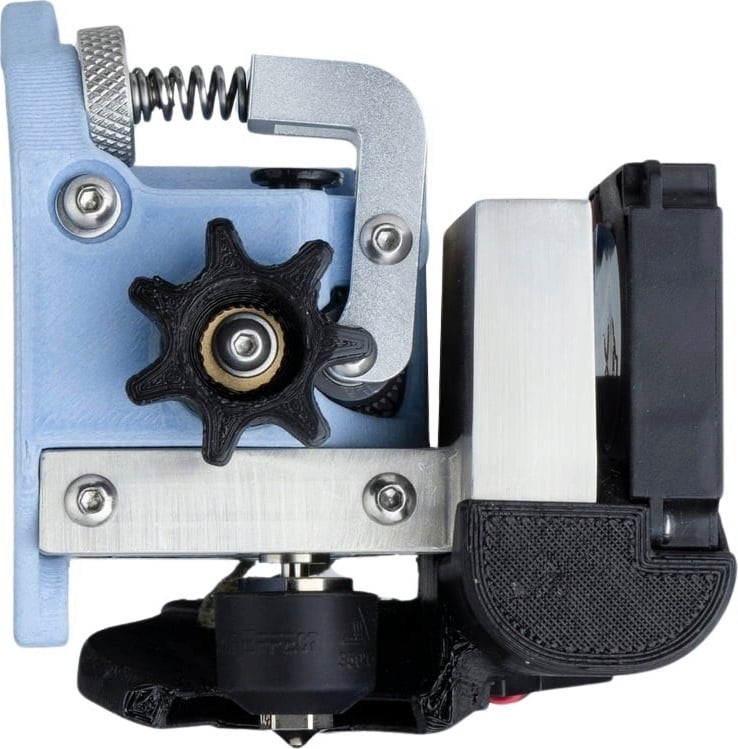

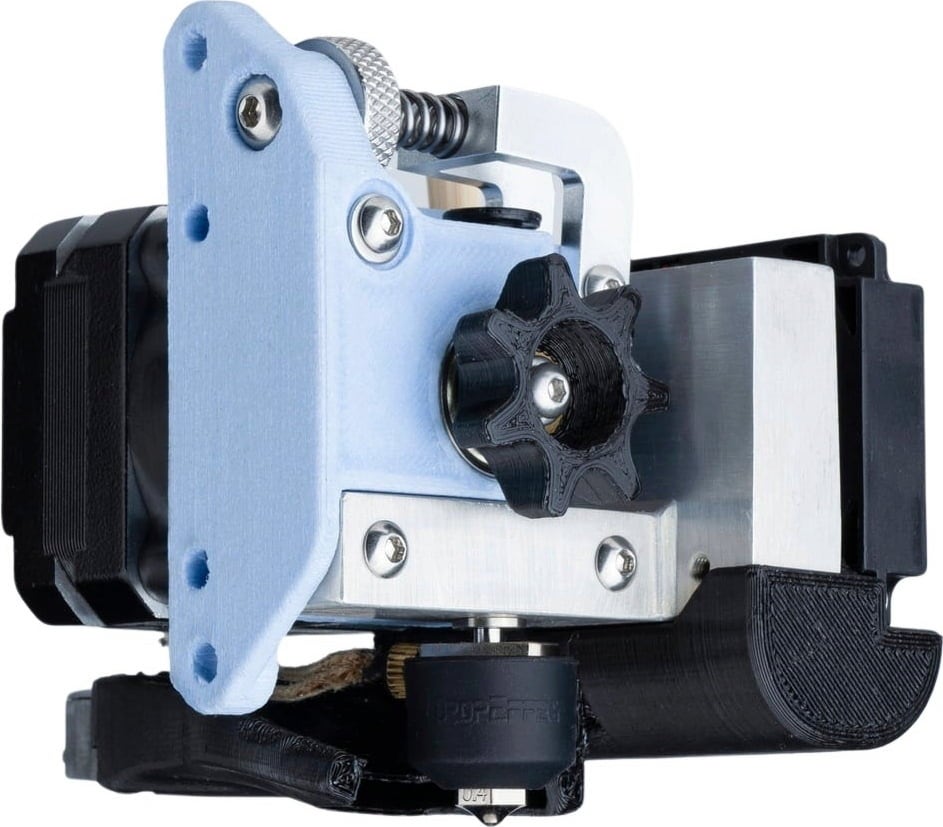

DropEffect OmniaDrop V3, Hardware Kit

O OmniaDrop V3 da DropEffect é uma extrusora multifuncional excepcional projetada para imprimir materiais flexíveis e fibrosos. O corpo principal da extrusora é feito de fibra composta PA-GF, que possui alta resistência e peso leve.

Engrenagem planetária pequena, mas forte força de extrusão

O OmniaDrop V3 possui um redutor planetário que economiza espaço com uma força de extrusão de 100N, tornando a extrusora capaz de imprimir até mesmo com os materiais mais desafiadores! A relação de transmissão de 5:1 significa que é necessário um baixo torque para acionar um filamento de 1,75 mm ou 3 mm de diâmetro.

Como é necessário baixo torque, o OmniaDrop V3 é equipado com um motor de passo de Nema17 Pancake leve e compacto com peso base de 250g, o que também mantém o peso de toda a extrusora muito mais baixo.

Sistema de acionamento duplo em aço endurecido

Para uma fixação antiderrapante e segura do filamento, o OmniaDrop V3 usa duas engrenagens de acionamento feitas de aço endurecido com dureza HRC de 60+ e dentes afiados e próximos. Um revestimento RNC que atinge uma dureza superficial de até HV3300+ garante uma longa vida útil para as engrenagens.

Enquanto a engrenagem motora principal é acionada pela engrenagem planetária, a engrenagem intermediária é acionada pela engrenagem motriz principal com dois rolamentos de esferas.

Sistema de resfriamento especialmente desenvolvido contra empenamento

O OmniaDrop V3 possui um sistema de resfriamento especial que minimiza o risco de empenamento. O bloco de resfriamento foi desenvolvido de forma que o ar resfriado flua verticalmente para cima, de modo que as correntes de ar do bloco de resfriamento não afetem o modelo impresso.

A geometria do resfriador de componentes também foi aprimorada para dissipar rapidamente o calor do filamento extrudado e, assim, obter um maior efeito de resfriamento numa área maior.

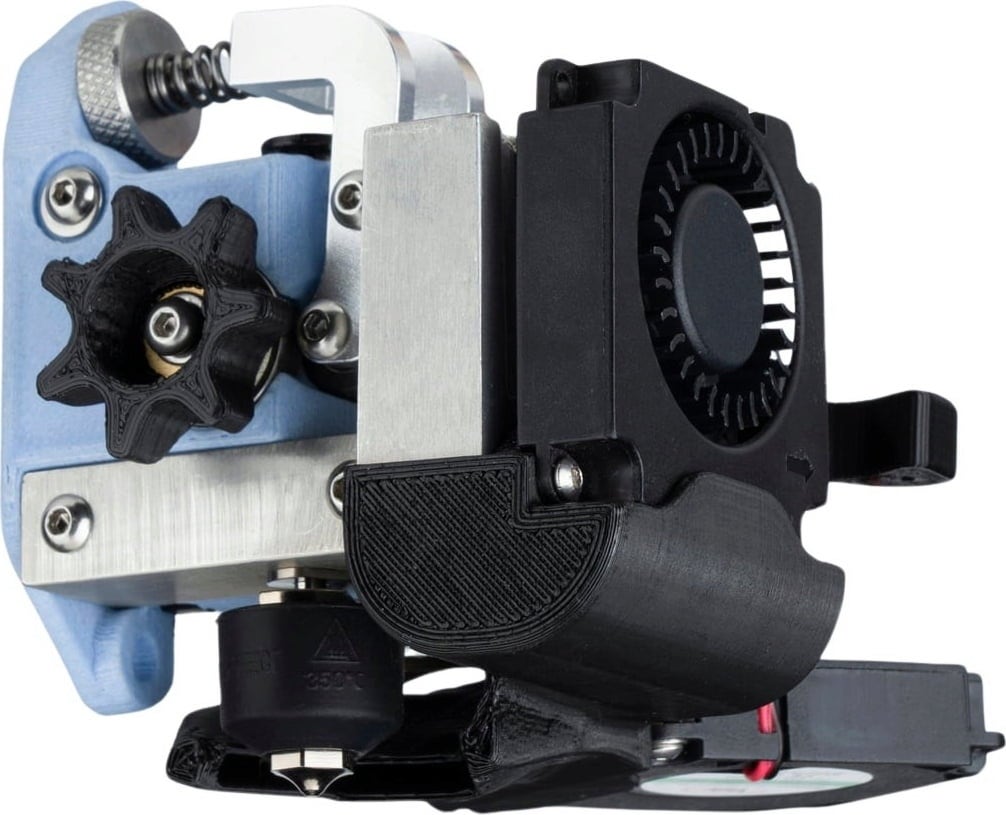

Ventoinha de refrigeração componente

Uma ventoinha de resfriamento parcial foi adicionado à extrusora. Precisas disso ao imprimir alguns polímeros como PLA e TPU, mas a ventoinha de resfriamento também é útil ao imprimir pontes e outros detalhes precisos, pois evita ondulações nas saliências.

Aquecedor de anel como hotend

A extrusora possui um módulo de aquecimento para medir e controlar rapidamente a temperatura usando um aquecedor de anel banhado a cobre e níquel (280 °C, 50 segundos), que também é usado como hotend. Suas vantagens são:

• densidade de potência uniforme ao redor do bocal,
• melhor distribuição de temperatura,
• medição de temperatura mais rápida,
• ventoinha de resfriamento de componente em forma de U ou O pode ser colocada mais perto do bocal.

Caminho de filamento curto para um trabalho mais preciso com filamentos flexíveis

Aletas de resfriamento foram colocadas na lateral do bloco de resfriamento visando tornar o caminho do filamento o mais curto possível. Este caminho de filamento encurtado garante que a extrusora reaja com mais rapidez e precisão e que não ocorram dobras. Os dentes afiados das duas rodas motrizes seguram o filamento com firmeza de ambos os lados, o que significa que ele não é apenas empurrado suavemente, mas também uniformemente no hotend.

Essa mistura de caminho de filamento curto e engrenagens de acionamento fortes permite a impressão de qualquer tipo de filamento flexível!

Compatibilidade com bicos E3D

OmniaDrop V3 é compatível com bicos E3D. A extrusora vem com um bico de latão original de 0,4 mm.

Design de hardware simétrico

Todos os componentes de hardware do OmniaDrop V3 são construídos simetricamente, o que significa que a extrusora pode ser montada em imagem espelhada.

O corpo principal da extrusora também é impresso em 3D e pode ser redesenhado conforme os desejos individuais do utilizador.

Lista de acessórios:

• 1 Chave sextavada H2.5
• 1 Chave Allen H2.0
• 1 H1.5 Chave Allen
• 1 Arruela
• 1 Graxa térmica de silicone (0,5 g)
• 2 Inserções roscadas M3
• 4 Inserções roscadas M2
• 1 Chave aberta H6.0
• 1 Cabo de extensão da ventoinha 5 cm - JST-XHP
• 1 Cabo de extensão de termístor 5 cm - JST-XHP
• 1 Cabo de extensão do motor 5cm - JST-XHP
• 1 Cabo de Extensão do Aquecedor 5cm
• 1 Cabo de extensão da ventoinha 5 cm - DuPont
• 1 Cabo de extensão do motor 5 cm - DuPont
• 1 Cabo de extensão de termístor 5 cm - DuPont
